电动无销尼龙涂层蝶阀

产品型号:D971X
公称通径:DN40-DN600mm
压力等级:PN1.0~1.6MPa
主要材质:WCB、球墨铸铁、304、316
连接方式:对夹式、法兰式、LT凸耳对夹式
适用介质:水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质
电动执行器:EX d II BT4/CT5-开关型、调节型
电压:AC220V、AC380V、DC24V等;特殊定制
分享到:
阀内组件

阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

阀杆材质:不锈钢410、304


设计制造标准

设计制造:GB/T12238-2008

连接标准:JB/T 79.1-1994 ASME B16.10

结构长度:GB/T12221-2005 ASME B16.5

压力试验:GB/T13927-2008


电动执行器

开关型:反馈信号:无源触点信号\4-20mA\电阻信号

调节型:输入信号4-20mA\0-10V\1-5V;反馈信号:4-20mA\0-10V\1-5V

电压:AC220V\380V\110V\24V、DC12V\24V等;特殊电压可定制

防爆等级:可选防爆型EXdIIBT4

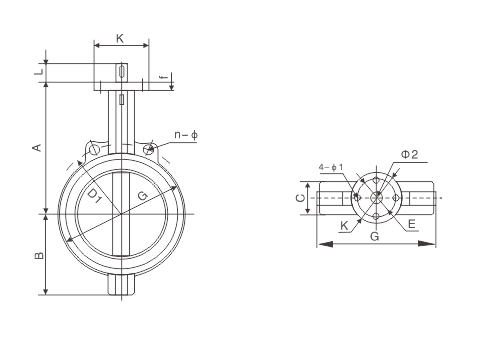

主要外形尺寸及重量(PN1.0/1.6MPa)
DN(mm)ABCD1Ln-ΦKE4-Φ1Φ2G重量WT(kg)
501408043125324-197757.154-6.712.61003.34
651528946145324-197757.154-.6712.61203.94
801599545.21160328-197757.154-.6712.61274.05
10017811452.07180328-199269.854-10.315.771565.48
12519012755.5210328-199269.854-10.318.921907.66
15020313955.75240328-239269.854-10.318.922128.5
20023817560.58295458-2311588.94-14.322.126825
250268203683504512-2311588.94-14.328.4532531.4
30030624276.94004512-23140107.954-14.331.640345.9
35036826776.174604516-23140107.954-14.331.643654
