电动不锈钢对夹蝶阀

产品型号:D971X
公称通径:DN50~2000mm
公称压力:PN0.6~1.6MPa
适用温度:丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质:水、空气、天然气、油品及弱腐蚀性流体
主要材质:WCB、QT450-10、HT200、HT250
泄漏率:符合GB/T13927-92标准
分享到:

D971X不锈钢电动对夹软密封蝶阀概述

      D971X不锈钢电动对夹软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

D971X不锈钢电动对夹软密封蝶阀特点

1、D971X不锈钢电动对夹软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

D971X电动对夹软密封蝶阀执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92


D971X不锈钢
电动对夹软密封蝶阀主要参数

公称通径DN(mm)

50~2000

50~1600

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


D971X不锈钢
电动对夹软密封蝶阀主要零部件材料

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

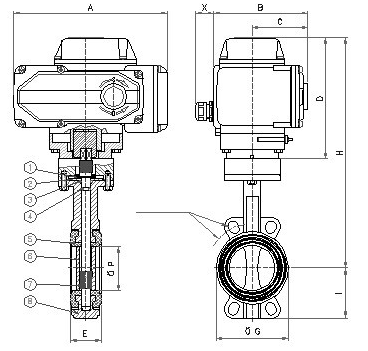

D971X不锈钢
电动对夹软密封蝶阀主要外形连接尺寸


DN

L

H

H0

A

B

0.6MPa

1.0MPa

1.6MPa

D0

n-Фd

D0

n-Фd

D0

n-Фd

50

43

63

438

125

125

110

4-14

125

4-18

125

4-18

65

46

70

453

125

125

130

4-14

145

4-18

145

4-18

80

46

83

478

125

125

150

4-18

160

8-18

160

8-18

100

52

105

519

125

125

170

4-18

180

8-18

180

8-18

125

56

115

713

325

245

200

8-18

210

8-18

210

8-18

150

56

137

749

325

245

225

8-18

240

8-22

240

8-22

200

60

164

843

325

245

280

8-18

295

8-22

295

8-22

250

68

206

947

363

313

335

12-18

350

12-22

355

12-26

300

78

230

1013

363

313

395

12-22

400

12-22

410

12-26

350

78

248

1046

363

313

445

12-22

460

16-22

470

16-26

400

102

289

1135

363

313

495

16-22

515

16-26

525

16-30

450

114

320

1328

465

439

550

16-22

565

20-26

585

20-30

500

127

343

1226

546

481

600

20-22

620

20-26

650

20-33

600

154

413

1394

546

556

705

20-26

725

20-30

770

20-36

700

165

478

1534

546

556

810

24-26

840

24-30

840

24-36

800

190

525

1159

546

556

920

24-30

950

24-33

950

24-39

900

203

585

1748

617

706

1020

24-30

1050

28-33

1050

38-39

1000

216

640

1805

632

706

1120

28-30

1160

28-36

1170

28-42

1200

254

755

2035

632

706

1340

32-33

1380

32-39

1390

32-48
