法兰伸缩蝶阀

产品中心 > 蝶阀系列 > 法兰伸缩蝶阀

法兰伸缩蝶阀

产品型号:SD341X
公称通径:DN50~2000mm
公称压力:PN0.6~1.6MPa
适用温度:X:-40℃~90℃;XF:-20℃~200℃(软密封);碳钢:-29℃~425℃ 不锈钢-40℃~650℃(硬密封)
适用介质:水、空气、天然气、油品及弱腐蚀性流体
驱动方式:蜗轮传动、电动、气动、液动
阀体材料:WCB、QT450-10、不锈钢
分享到:

产品简介:

       法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的可靠装置。


工作原理:

      法兰伸缩蝶阀分三种类型:
A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。
B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。
C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。

产品特点:

1、密封部位可调节更换,密封性能可靠。

2、结构合理,设计灵活,重量轻,省力,启闭迅速。

3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。

安装注意事项:

1、法兰伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

2、法兰伸缩蝶阀出厂时结构长度为较小长度,安装时,拉至安装长度(即设计长度)。

3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。

4、法兰伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。

主要技术参数:

公称通径DN(mm)

50~2000

50~1600

公称压力PN(MPa)

0.6

1.0

1.6

密封试验 (MPa)

0.66

1.1

1.76

强度试验 (MPa)

0.9

1.5

2.4

适用温度

软密封

X:-40℃~90℃;XF:-20℃~200℃

硬密封

碳钢:-29℃~425℃ 不锈钢-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


主要零部件材料:

零件名称

材料

阀体

WCB、QT450-10、不锈钢

蝶板

WCB、QT450-10、不锈钢

阀轴

2Cr13不锈钢

密封圈

橡胶

填料

柔性石墨


采用标准:

制造标准

JB/T8527-97、GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

检验标准

GB/T 13927-92

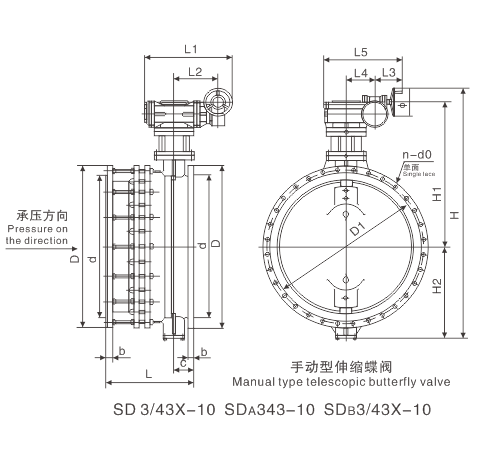

主要外形尺寸 PN1.0MPa
DN
(mm)
手动装置DD1dbCLn-d04-MHH1H2L1L2L3L4L5φWT
(kg)
L0LmaxLmin
3003D-30/25044540037028572823022528-φ23M27959542267449178254104473300148
3503D-30/250505460429306430132127112-φ23M201048583315449178254104473300188
4003D-30/250565515480327031333328312-φ28M241120620350449178254104473300237
4503D-30/250615565530327633435430416-φ28M241190667373449178254104473300268
5003D-30/400670620582347634636631616-φ28M241280702428486178254130528300289
6003D-60/800780725682368939841836816-φ31M271409759450627196245162596400480
7003D-60/8008958407944011542544539520-φ31M271613885528627244245162596400645
8003D-120//150010159509014412045547542520-φ34M3017361013573635244295196711300818
9003D-120//15001115105010014612048550545524-φ34M3018601071639635270295196711300956
10003D-120//15001230116011125015049551546524-φ37M33210712347239552702962958073001277
12003D-120//15001455138013285617554256251228-φ40M366232613438339554552962958073001764
14003D-200/40001675159015306219561263258232-φ43M39299616681078127045538741410895004280
16003D-200/40001915182017506822064066061036-φ49M45324617781218127059838741410895004953
18003D-200/120002115202019507024571073068040-φ49M45372020441426162874538760213995007416
20003D-600/120002325223021507427077579574544-φ49M45385121151486163075041760213995009372
