衬氟止回阀

产品中心 > 止回阀系列 > 衬氟止回阀

衬氟止回阀

产品型号:H41F46
公称通径:DN15~500mm
适用温度:-50℃~150℃
适用介质:各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路
主要材质:HT250、WCB、CF8、CF8M、CF3、CF3M
分享到:

一、H41F46升降式衬氟止回阀产品概述

        H41F46升降式衬氟止回阀由于衬氟F46、FPP塑料不适合耐高温,衬氟止回阀具有管道介质止回作用,防止介质倒流。适用在-50℃~150℃的各种浓度的王水、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其优越性广泛应用于:水、气、油、化工、冶炼、能源、造船、电力、石油、水处理、建筑等各行业。

二、H41F46升降式衬氟止回阀主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

35

1Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

紧固螺栓

WCB

1Cr17Ni2

1Cr18Ni9Ti

5

螺母

PTFE(F4)

CF8

CF8


三、

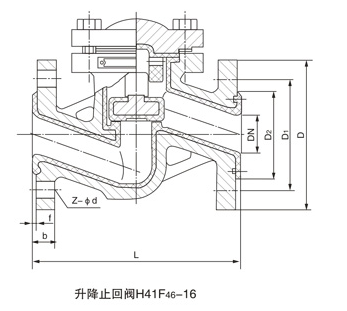

H41F46升降式衬氟止回阀主要外形和连接尺寸表


公称通经

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25

400

16

914

565

515

482

4

32

16-φ25

914

580

525

4

40

16-φ30

450

18

978

615

565

532

4

32

20-φ25













500

20

978

670

620

585

4

34

20-φ25
